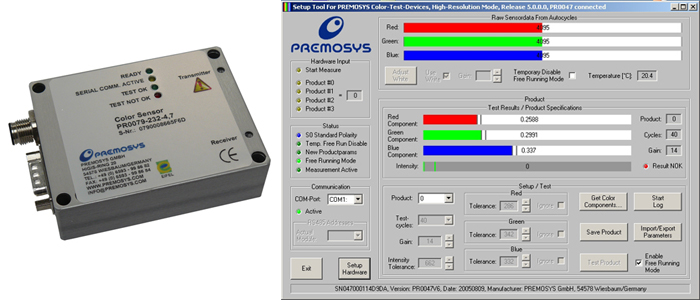

เครื่องวัดสี PR0079
Color Sensor PR0079
เครื่องมือวัดสี
เซ็นเซอร์สี




         เครื่องวัดสี Color Sensor เซ็นเซอร์สี Color Meter เครื่องมือวัดสี เปรียบเทียบความเข้มสีโดยผู้ใช้กำหนด parameter  เองได้ มีแหล่งกำเนิดแสงจากภายในและภายนอก มีการชดเชยแสงแวดล้อมโดยอัตโนมัติ สื่อสารผ่านพอร์ตอนุกรม ความละเอียด 13 bit ผู้ใช้สามารถตั้ง parameterในการวัดเก็บไว้ในเครื่องได้ การประยุกต์ใช้งานเช่น ตรวจสี (good/bad detector)


Technical Data:

         วัดและทดสอบ parameter สีและความเข้ม
        Complete parallel capturing of all 3 color channels
        ความละเอียด 13 bit
        ความละเอียดการวัด E > 0.5
        ช่วงเวลาในการวัดต่อวัตถุ 1 ชิ้น ประมาณ 4ms
        ความถี่ในการวัด 400 Hz โดยผ่านพอร์ตอนุกรม
        ช่วงความยาวคลื่น(Wavelength) 400nm to 700nm
        ขยาย 14 ระดับ
        สื่อสารผ่านพอร์ตอนุกรมและพอร์ตขนาน
        ต้องการแหล่งจ่ายไฟ 24Vdc +/- 5%
        ใช้แหล่งกำเนิดแสงไม่คงที่ได้

แบบต่างๆของเครื่องวัดสี

PR0079-232-4,7               Interface RS 232C and Digital I/O          Light guide adapter 4,7mm
PR0079-232-SMA            Interface RS 232C and Digital I/O          Light guide adapter SMA-Connector
PR0079-N-232-SMA         Interface RS 232C and Digital I/O          NPN-Version, Light guide adapter

                                                                                                        SMA-Connector

การประยุกต์ใช้งาน

  • การเปรียบเทียบสี เช่นในอุตสาหกรรมยานยนต์, เทคโนโลยีชีวภาพ, อุตสาหกรรมยาและเครื่องดื่ม ฯลฯ

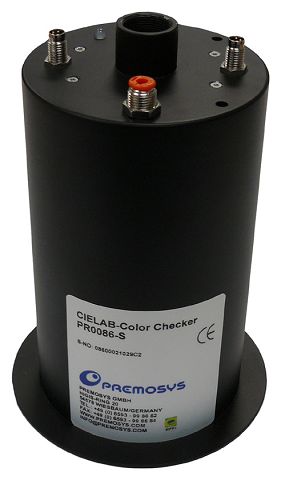

เครื่องวัดสี PR0086-S RS485 Interface
CIELab Color Checker PR0086-S




              แสดงสีจริงที่วัดได้แบบ on line
              มีความเร็วในการตรวจวัดสูง
              ระยะการตรวจวัด 70 mm
              มีการชดเชยอุณหภูมิ 20 ถึง 55 oC
              มีแหล่งกำเนิดแสงจากภายใน

Technical Data:

        สื่อสารผ่านพอร์ต RS485
        Absolute accuracy ~1.6 dE (in average)
        Relative accuracy < + 0.5 dE (ทั้งระบบ)
        ระยะห่างในการตรวจวัดที่เหมาะสมที่สุด 70mm
        Measuring surface 70mm at 70mm operating distance
        ความถี่ในการวัด 10 Hz
        มี LED หลายตัวรวมกันเพื่อช่วยในการส่องสว่าง
        Measuring method : Differential measurement

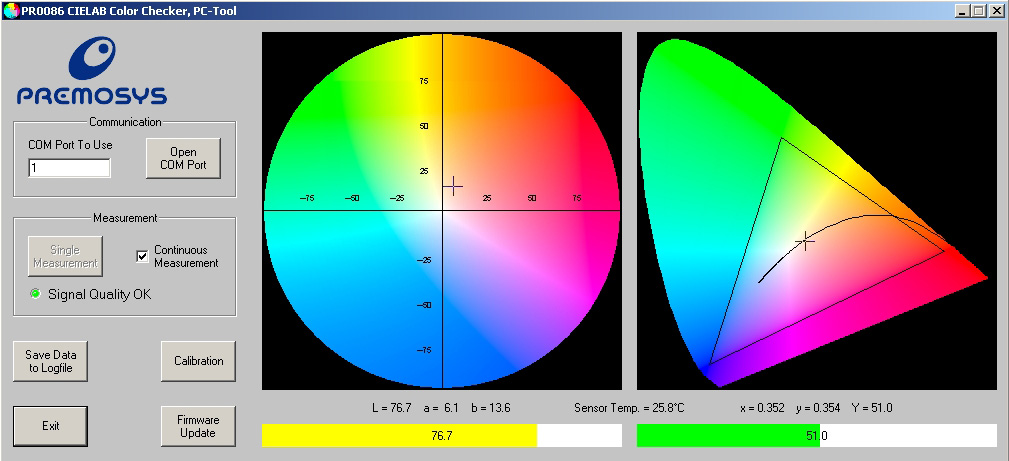

        Output CIELab, Chromaticity and Tristimulus via serial interface, WIN32-DLL available
        Dust protection : Air supply 2mm
        ต้องการแหล่งจ่ายไพ 24Vdc

แบบต่างๆของเครื่องวัดสี

PR0079-232-4,7               Interface RS 232C and Digital I/O          Light guide adapter 4,7mm
PR0079-232-SMA            Interface RS 232C and Digital I/O          Light guide adapter SMA-Connector
PR0079-N-232-SMA         Interface RS 232C and Digital I/O          NPN-Version, Light guide adapter

                                                                                                        SMA-Connector

การประยุกต์ใช้งาน

      การตรวจวัดสีในกระบวนการผลิตแบบ on-line

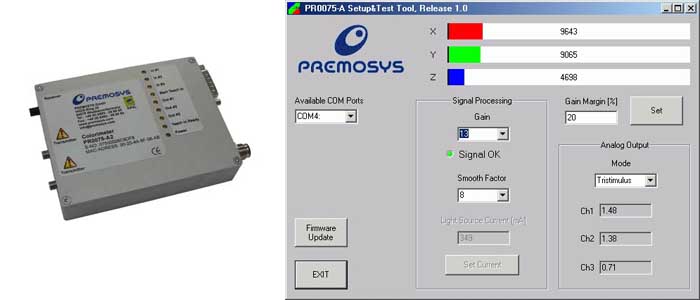

เครื่องวัดสี PR0075-A2 Analog Interface and TCP-IP
Colorimeter PR0075-A2



        มีความเร็วในการวัดสูง
        สัญญาณออกเป็นอนาลอก ความละเอียด 12 bit
        ตรวจวัดสีที่สว่างและสีที่มืดมากได้ในเวลาเดียวกัน
        มีแหล่งกำเนิดแสงภายใน 2 จุด

Technical Data:

        3-channel parallel color detection
        ความละเอียด   16 bit
        สัญญาณออก 4 ช่อง 0-10Vdc, ความละเอียด 13 bit
        Variable In- and Outputs (Teach-In, Teach-In Ready)
        Analog Output, Channel #1 Tristimulus (X), Chromaticity (x), Lab (L), CMYK (C)
        Analog Output, Channel #2 Tristimulus (Y), Chromaticity (y), Lab (a), CMYK (M)
        Analog Output, Channel #3Tristimulus (Z), Chromaticity (Z), Lab (b), CMYK (Y)
        Analog Output, Channel #4 CMYK (K)
        ขยาย 13 ระดับ
        Measuring rate 16kHz - depends on operational mode
        มี LED กำลังสูงช่วยในการส่องสว่าง 2 ดวง
        TCP/IP Interface   Oscilloscope function
        ต้องการแหล่งจ่ายไฟ 24Vdc

การประยุกต์ใช้งาน

      การตรวจวัดสีที่มีความเร็วในการวัดสูง เช่น อุตสาหกรรมการพิมพ์

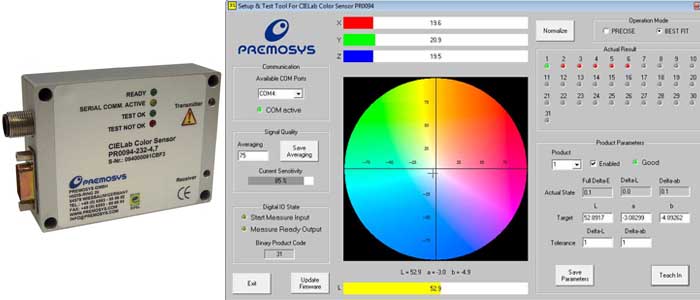

เครื่องวัดสี PR0094 RS232 and digital I/O Interface
CIELab Color Sensor PR0094



           CIELab Color Sensor  PR0094  ตรวจจับสีและความเข้มสี ที่อยู่ในช่วงที่ตามองเห็นและมีแหล่งกำเนิดแสงภายใน สามารถปรับตั้งค่าความคลาดเคลื่อนได้ ให้สัญญาณเป็นเลขฐานสอง(Binary) 5 code ปรับเปลี่ยนความไวอัตโนมัติโดยผู้ใช้กำหนดเองได้ สามารถกำหนดสมดุลสีกับตารางสีมาตรฐานได้ คำนวณค่าความคลาดเคลื่อนและปรับตั้ง parameter ด้วย Software

Technical Data:

        จำได้ 31 สีเพื่อเปรียบเทียบ
        ปรับเปลี่ยนความไวอัตโนมัติ
        กำหนดค่าความคลาดเคลื่อนเองได้
        คำนวณค่าคลาดเคลื่อนด้วย Software
        ความละเอียด 13 bit
        ช่วงความยาวคลื่น (Wavelength) 400nm to 700nm
        ต้องการแหล่งจ่ายไฟ 24Vdc +/- 5%
        สื่อสารผ่านพอร์ตอนุกรมและพอร์ตขนาน

การประยุกต์ใช้งาน

      การเปรียบเทียบสี เช่นในอุตสาหกรรมยานยนต์, เทคโนโลยีชีวภาพ, อุตสาหกรรมยาและเครื่องดื่ม
